Nachbau einer 6 Meter Band Antenne
von Reinhard, DL1JRS

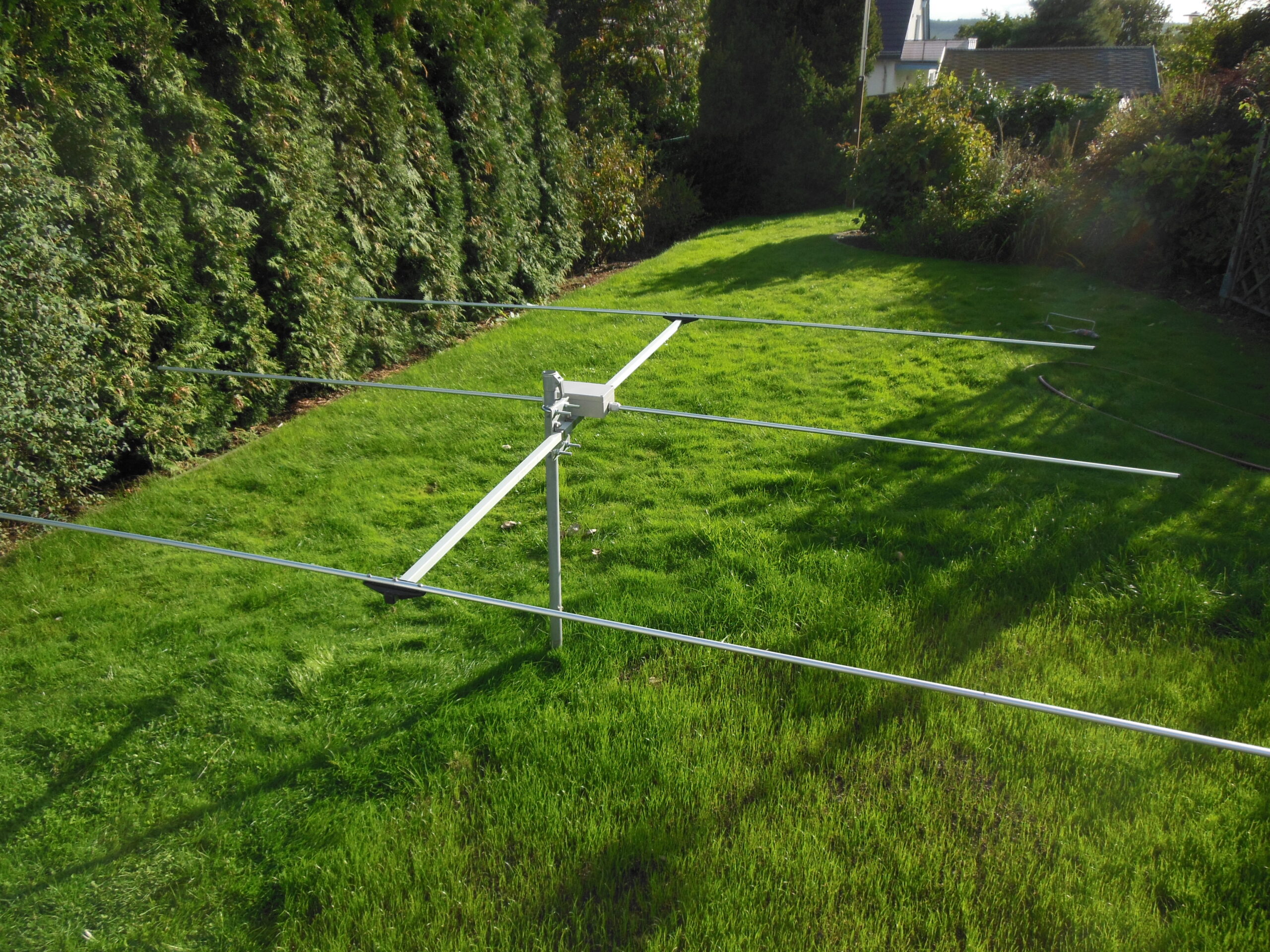

Im Internet findet man viele Vorschläge für den Selbstbau von Antennen für das 6 Meter Band. Es sollte eine stabile Konstruktion entstehen, die auf dem Hausdach auch über längere Zeit den Wettereinflüssen standhält. Die Entscheidung fiel auf den Nachbau einer 3- Elemente Yagi im 28 Ohm Design.
Die Aufbaumaße in mm:
| Element | Element Position | Element Länge |
| Reflektor | 0 | 3020 |
| Dipol | 920 | 2845 |
| Direktor | 1850 | 2660 |
Das ergibt eine Boom Länge von rund 2 Meter.
Die Anpassung der Speiseleitung sollte direkt am Dipol wetterfest und stabil untergebracht werden.
Es ergibt sich folgende Materialliste:
6 Stück Aluminiumrundrohr, 2m lang, Durchmesser 12mm
1 Stück Aluminiumrundrohr, 1m lang, Durchmesser 10mm
1 Stück Aluminiumvierkantrohr, 2m lang, 20x20mm
gibt es bei Hornbach Baumarkt
1 Stück Dipolverbinder
3 Stück Elementhalter
6 Stück Verschlussstopfen 10mm für die Elemente
2 Stück Vierkantverschlussstopfen für Boom
1 Stück Haltewinkel N Buchse
1 Stück N Buchse –> gibt es z.B.: bei Tinos Funkshop
1 Stück Anschlussdose
2 Stück Kabelverschraubung –> gibt es z.B: bei Amazon
Schrauben, Muttern usw. aus der Bastelkiste
Vorbereitung de Dipolanschlusses

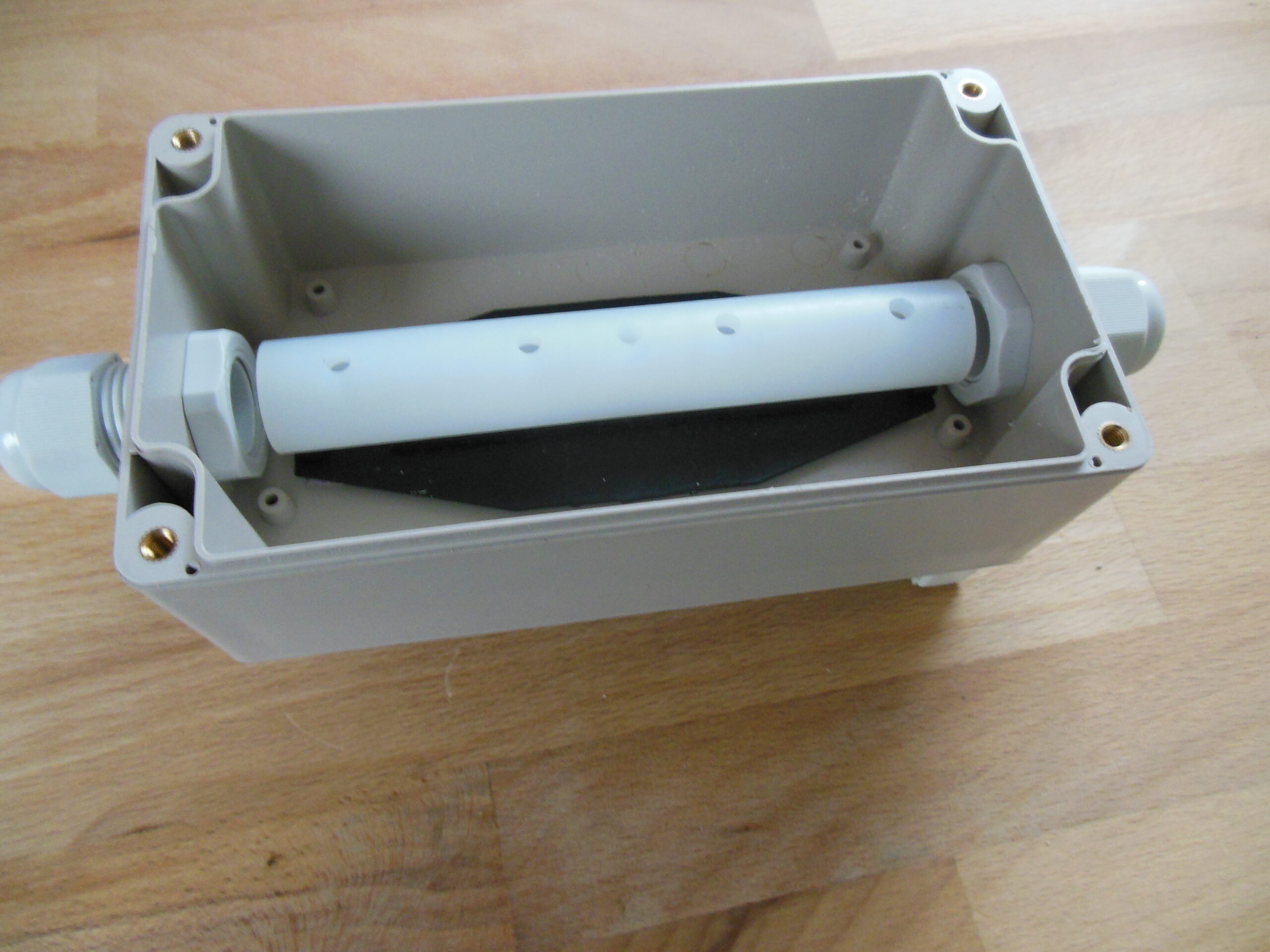

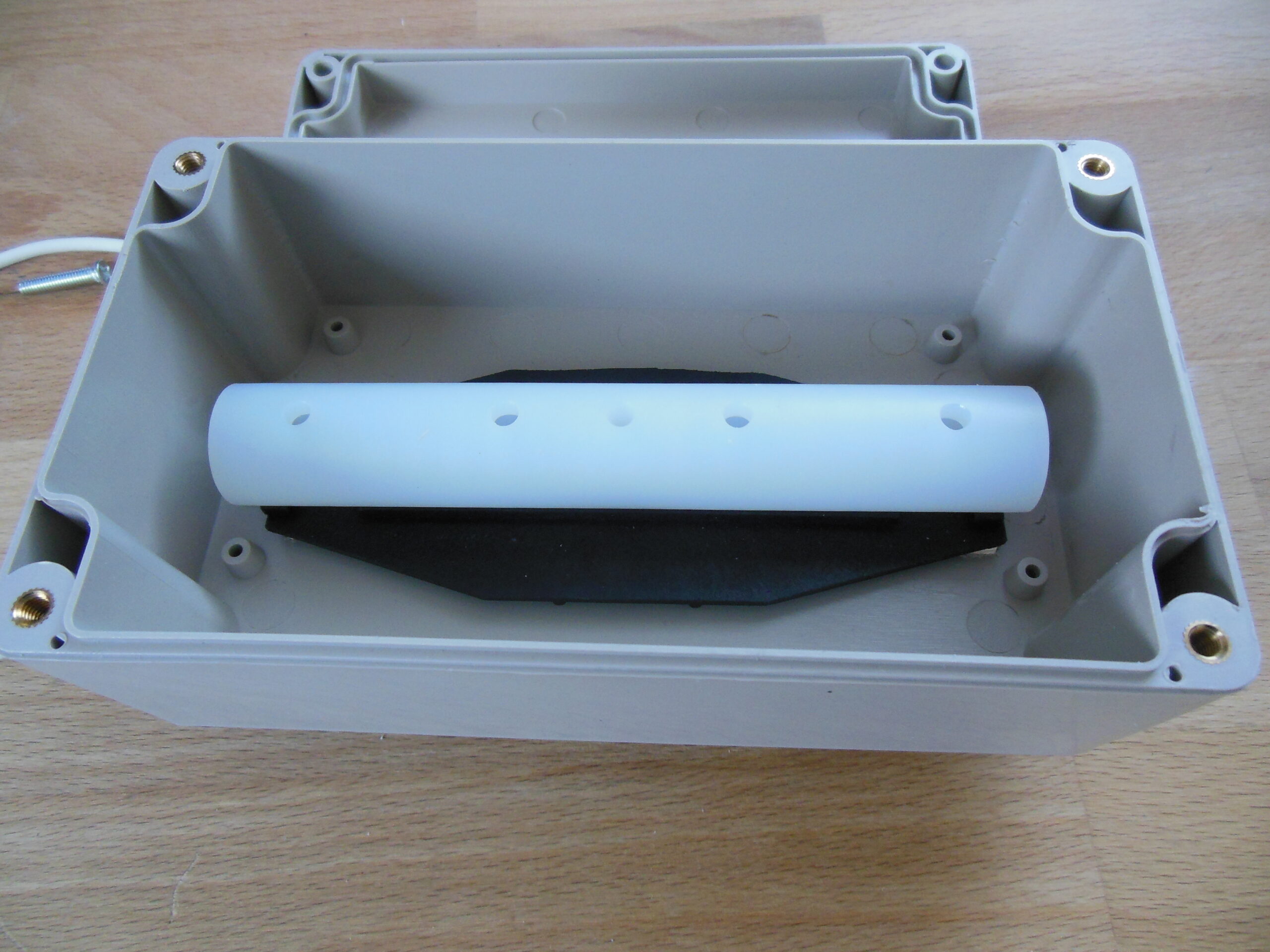

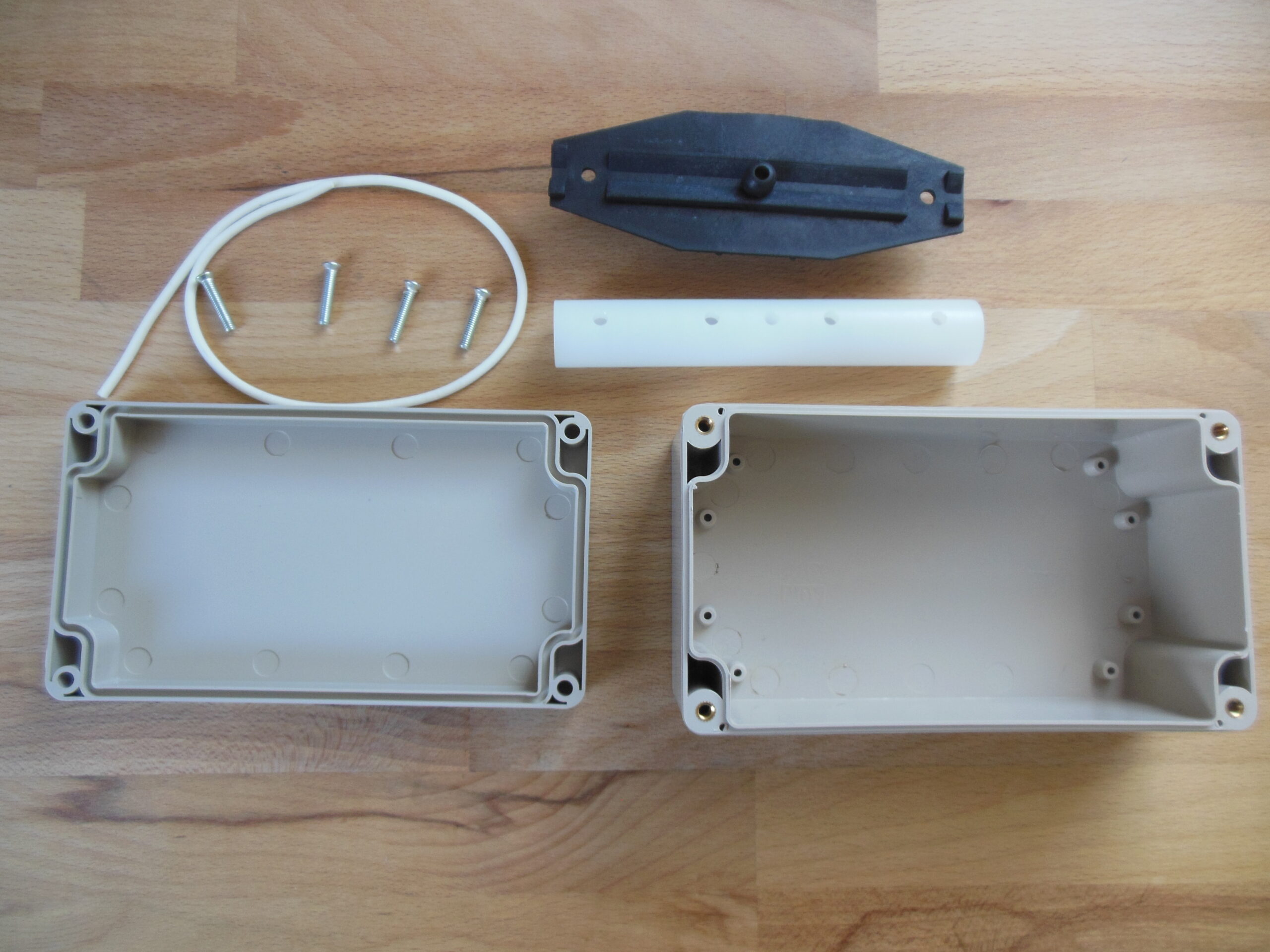

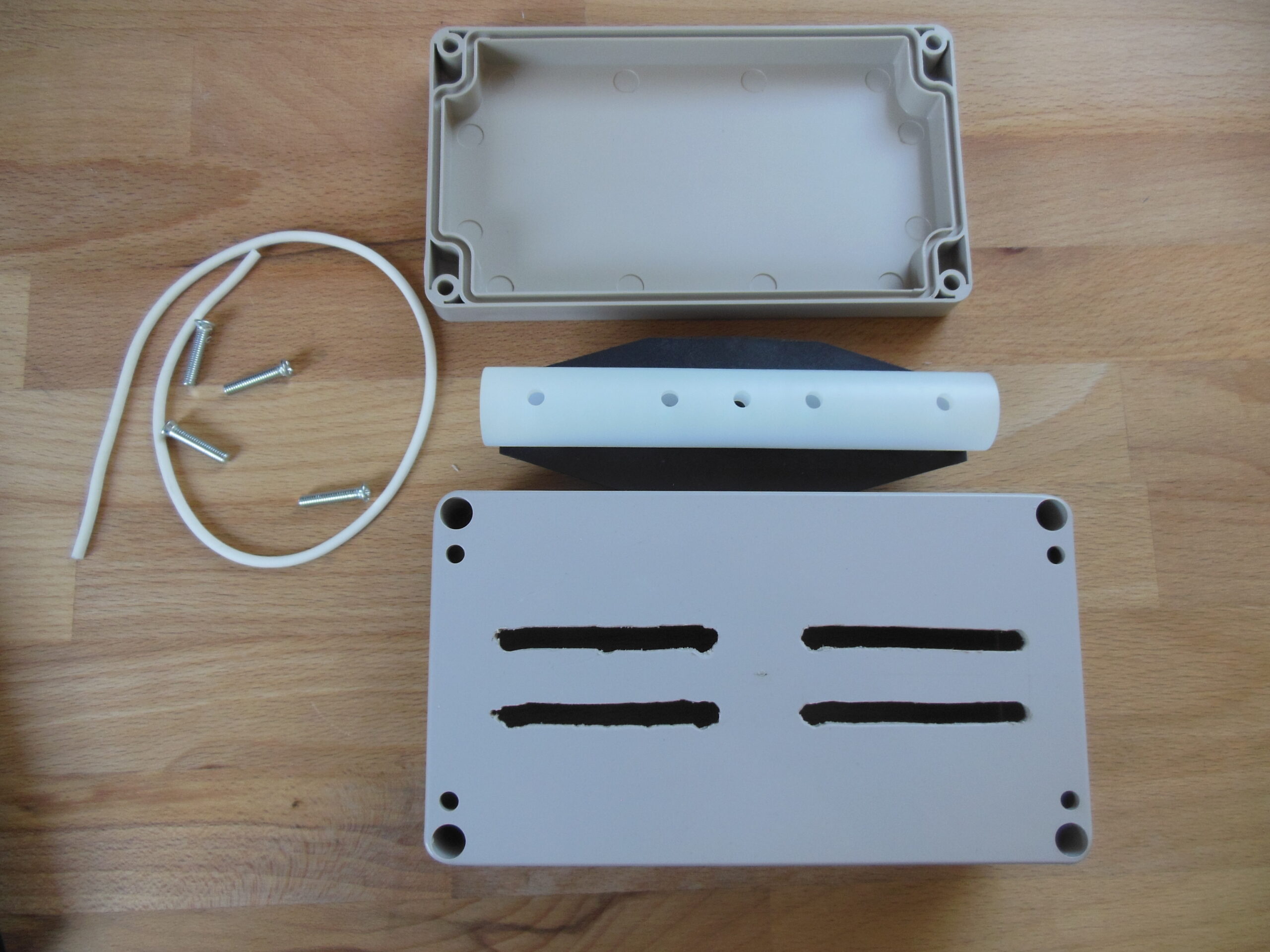

Anschlussdose, Dipolverbinder, Elementhalter, Boden eigefräst für Elementhalter

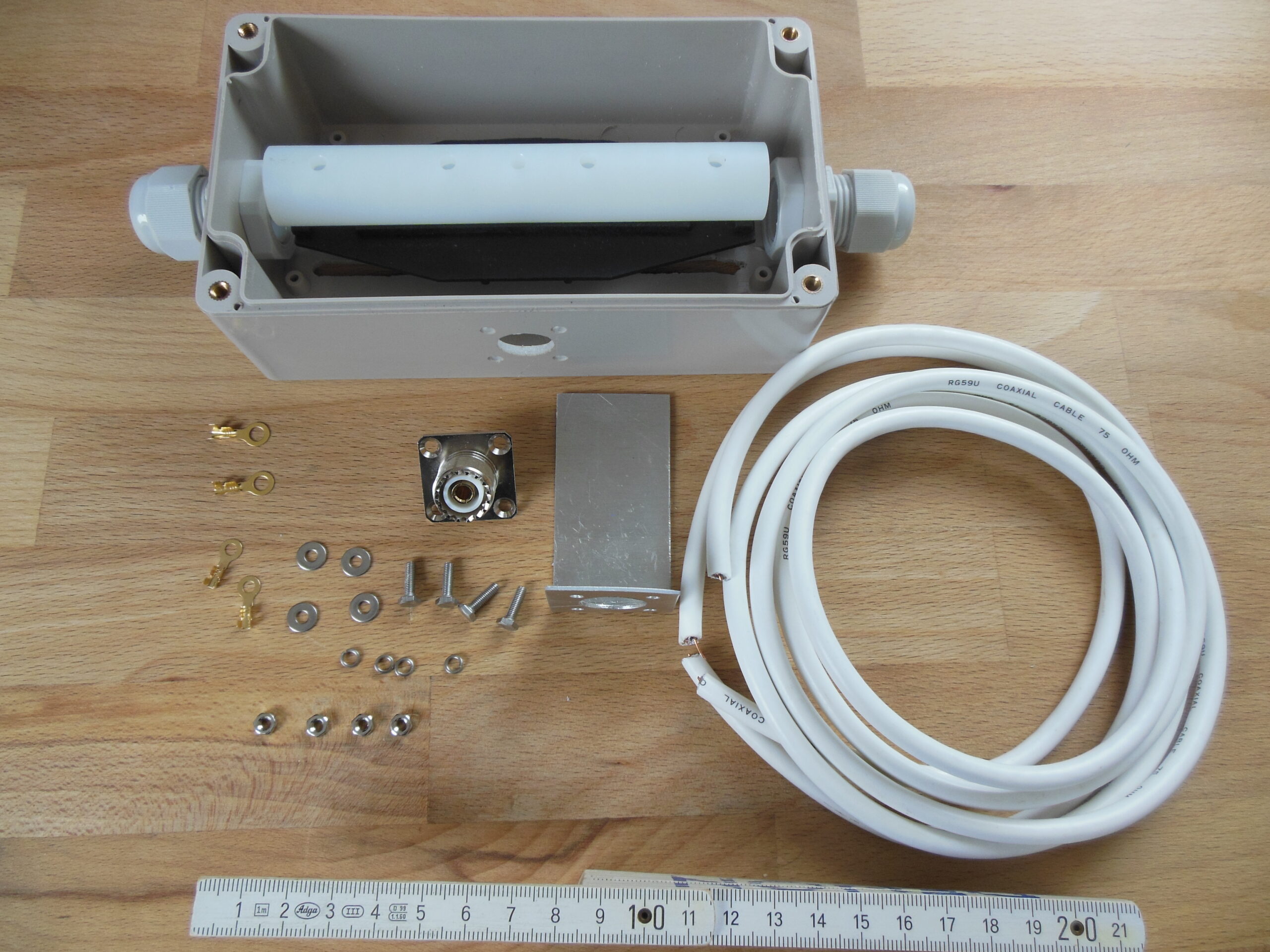

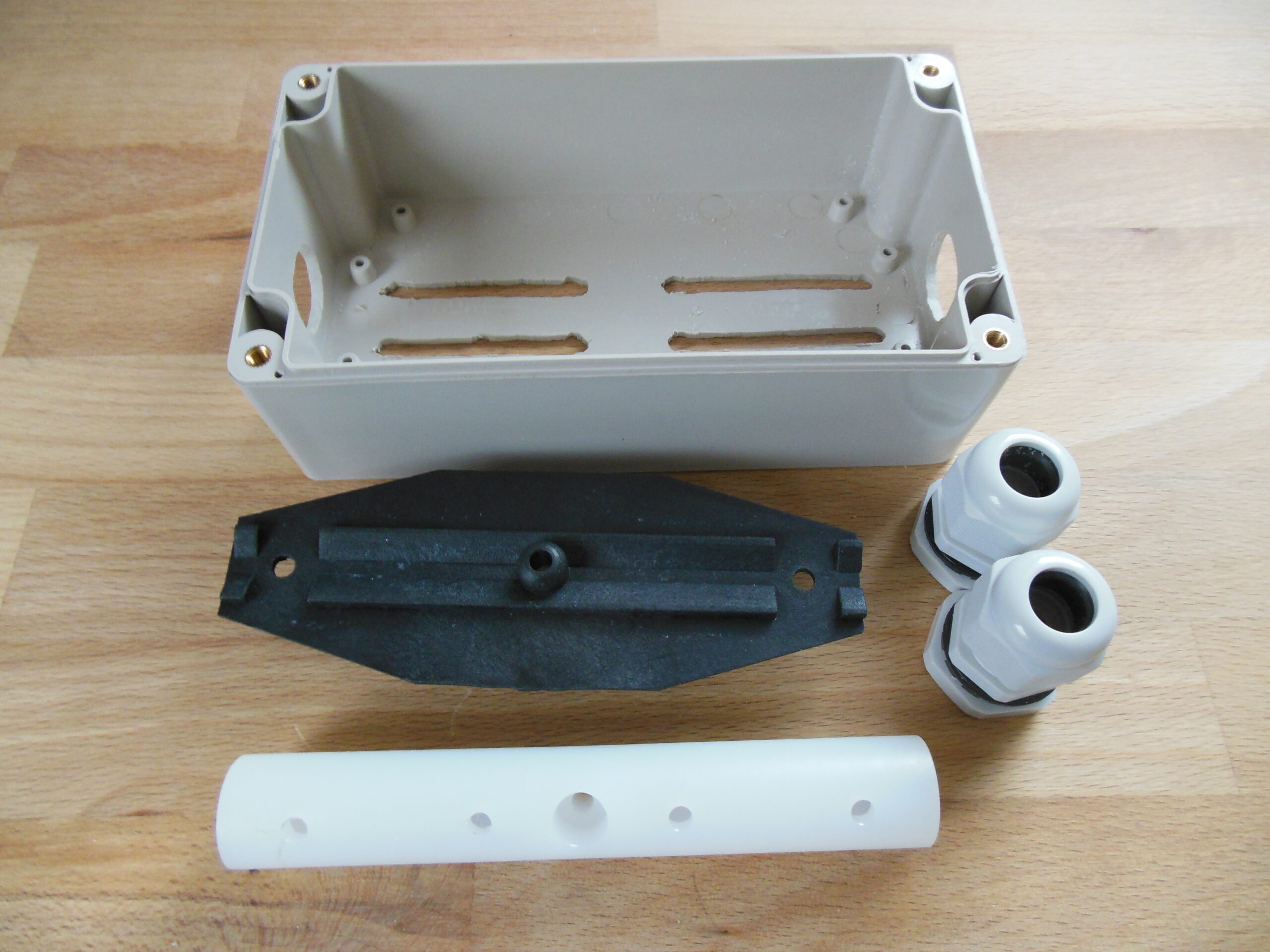

Bauteile der Dipolanschlussdose

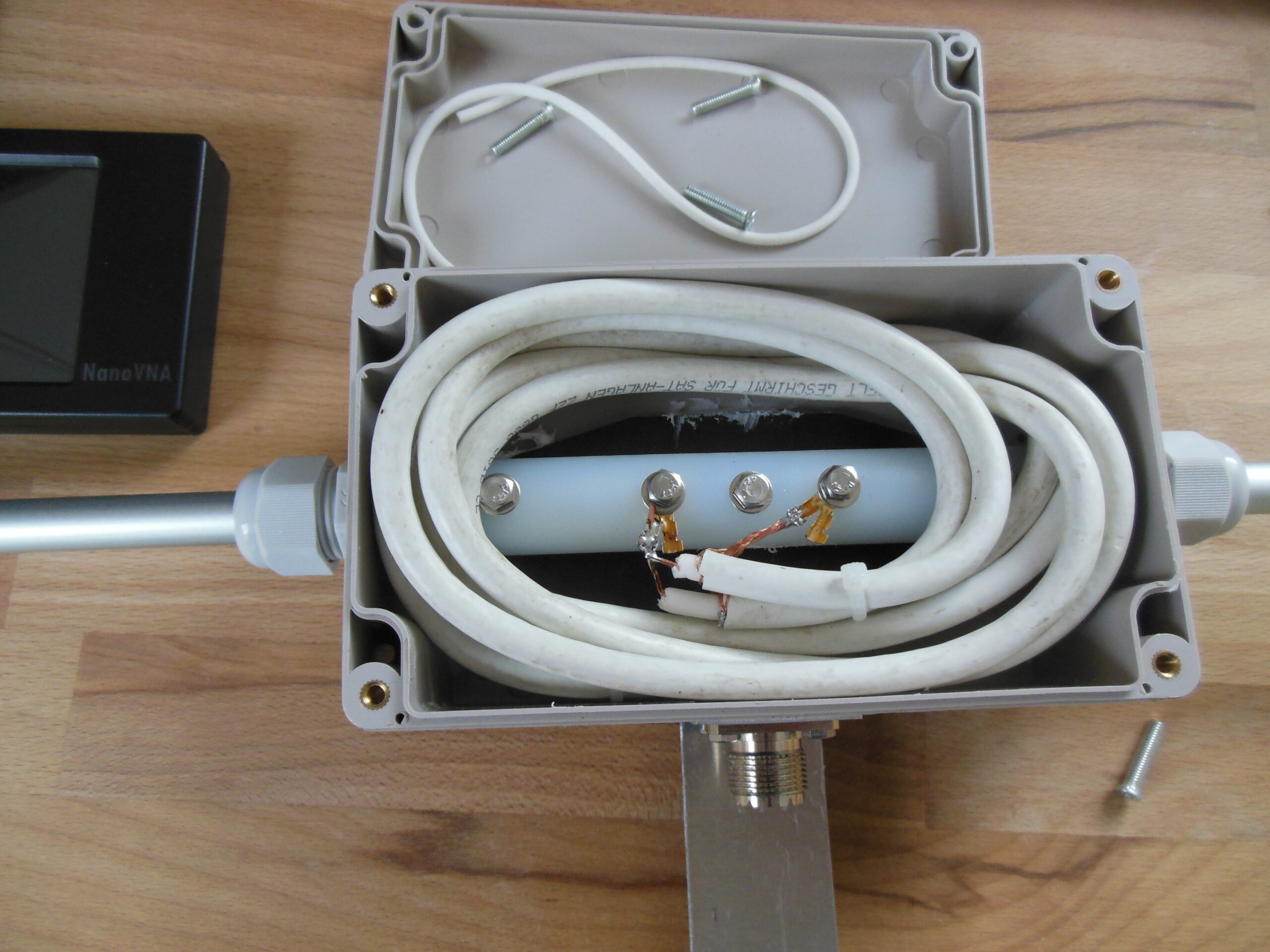

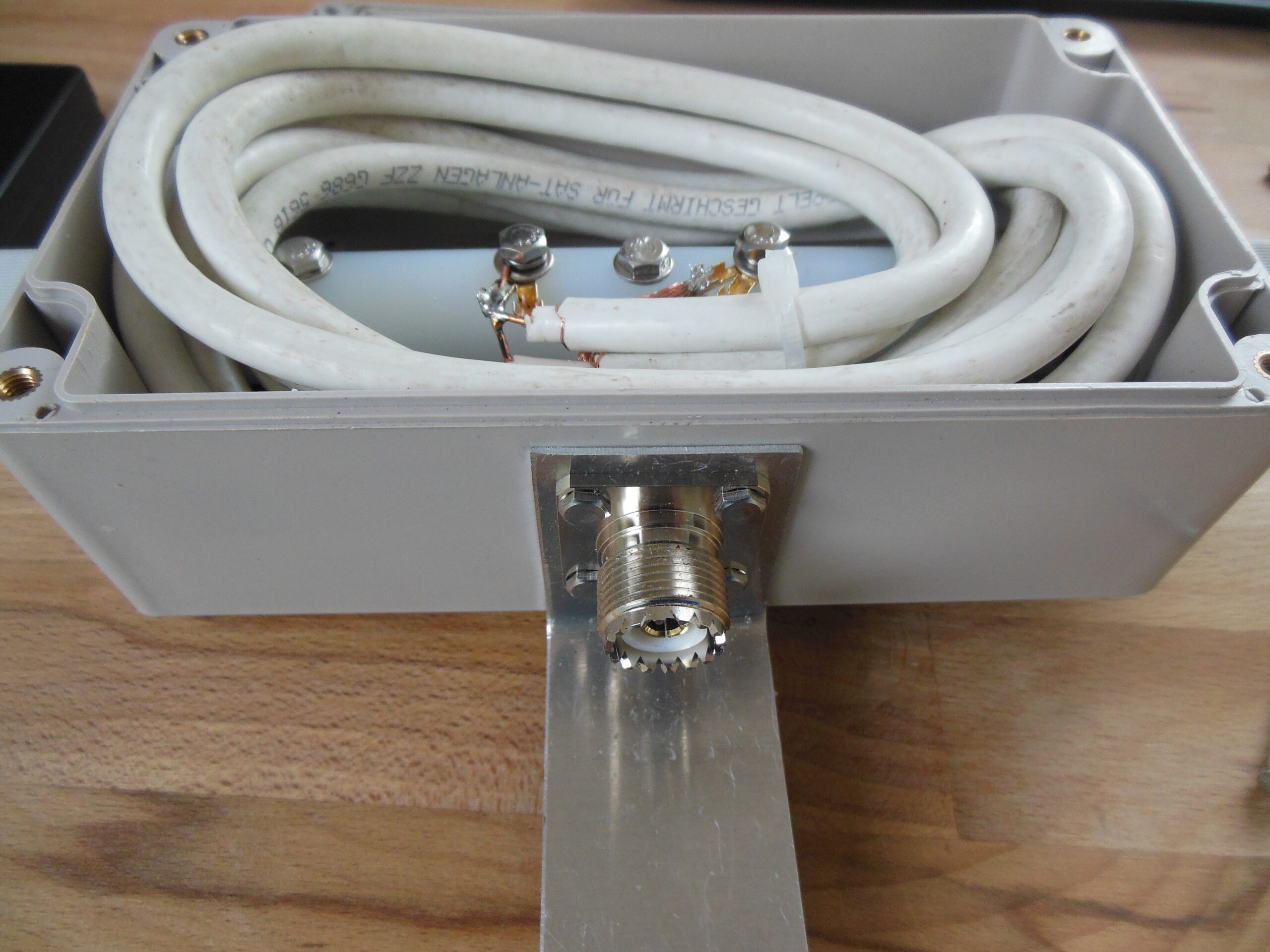

für Lambda/4 Transformation 28 Ohm: 2×75 Ohm 1,00 Meter

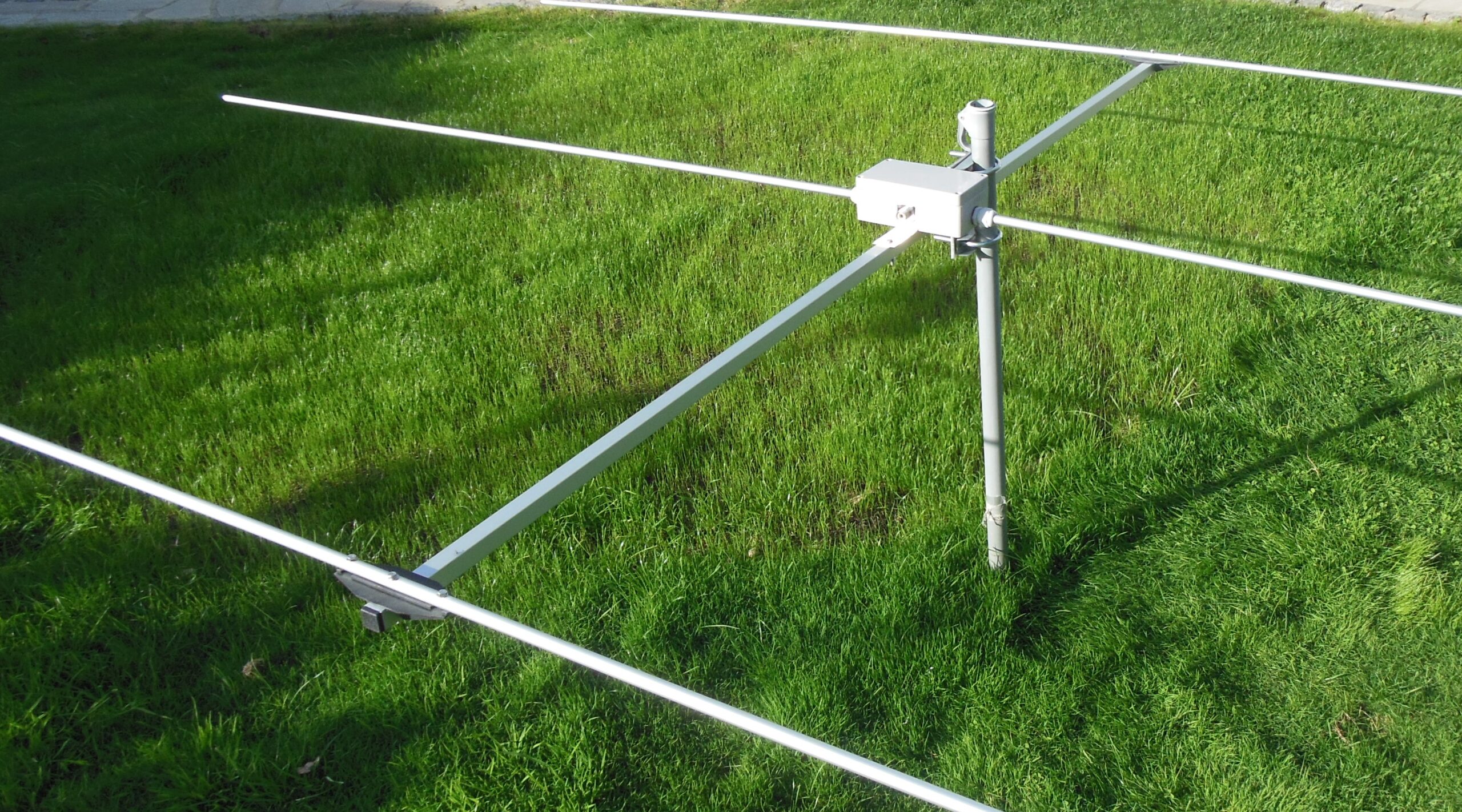

Die Aluminiumrundrohre Durchmesser 12mm 2m lang für Reflektor und Direktor wurden entsprechen gekürzt und dann mittig mit dem geteilten 10mm Aluminium Rundrohr verbunden.

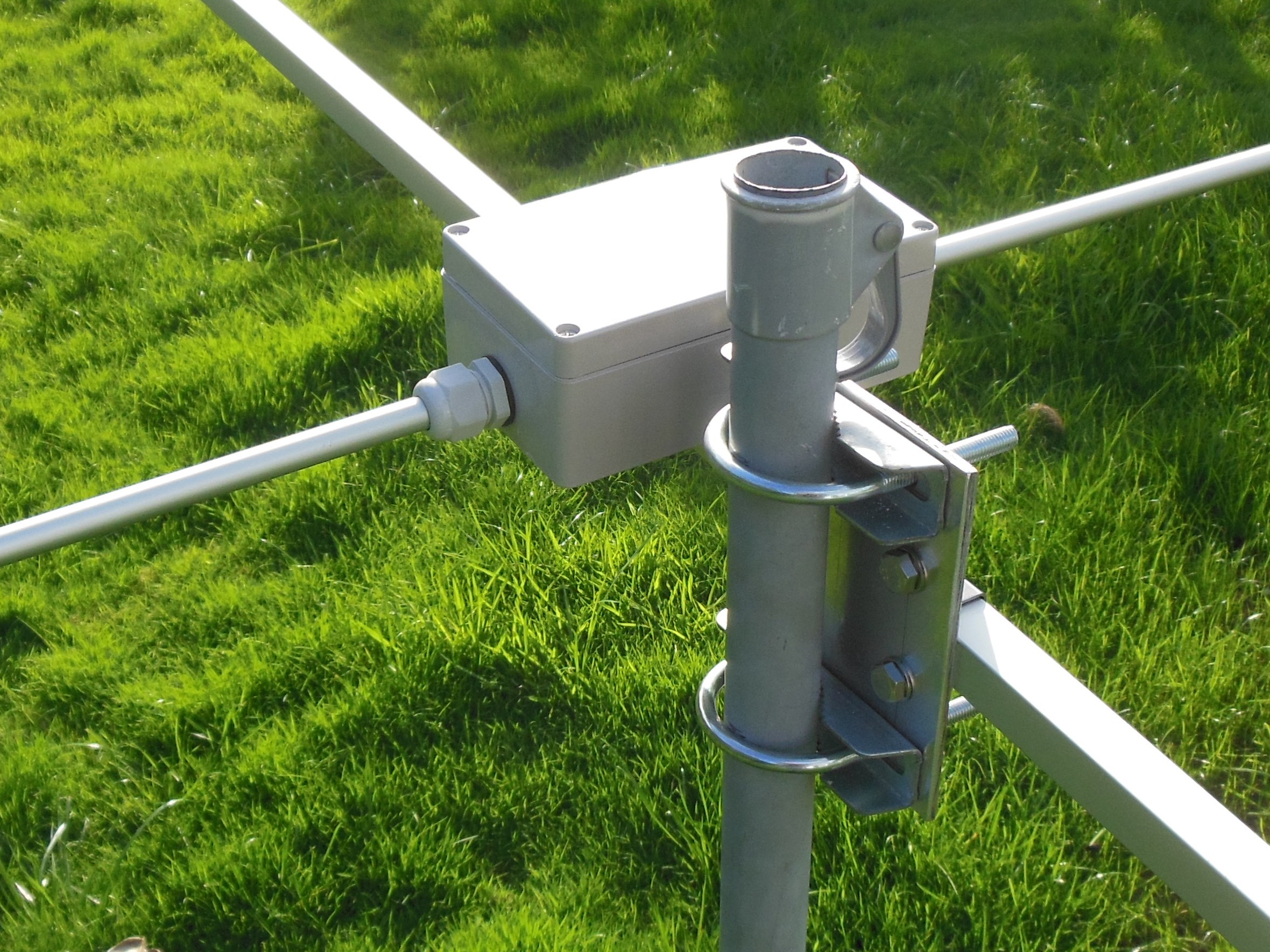

Stabile Masthalterung, Eigenbau

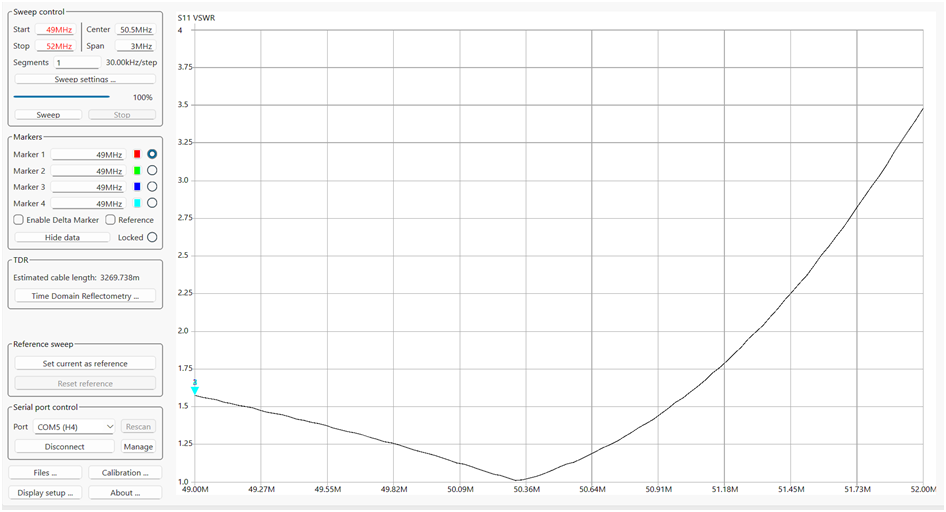

Das SWR Diagramm der fertiggestellten Antenne. Sicher könnte man hier noch anders abstimmen.
Entstanden ist die Idee des Baus der 6m Band Antenne, um den Icom 7300 auch im 50Mhz Bereich zu testen und auch das Verhalten des 6m Bandes auszuprobieren.
Die Kosten des Materials für die Antenne betragen etwa 50 EURO.
Kritik und Verbesserungsvorschläge bitte an:
DL1JRS, Reinhard dl1jrs@darc.de
DARC S01
readktionell bearbeitet von Matthias, DL3VCO
